Modificado nº 1 de terminación plan Aguanaz

Cantabria
  • ascan.jpg
  • Localización: Torrelavega (Cantabria)
  • Promotor: Solvay Química S.L.
  • Plazo de ejecución: 4 meses.
  • Presupuesto (sin IVA): 2.256.030,58 euros.
  • Año de terminación: 2011.

Principales unidades de obra

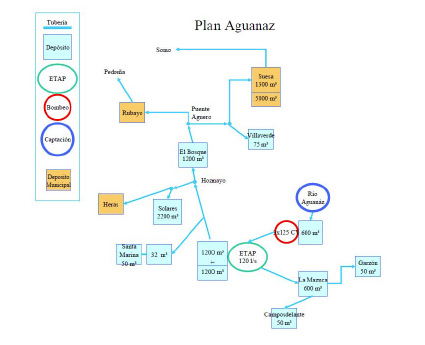

  • El Plan Aguanaz abastece a los municipios de Ribamontan al Mar, Ribamontan al Monte, Marina y Medio Cudeyo, Solórzano y Entrambasaguas; lo que supone una población censada de más de 22.000 habitantes.
  • El agua proviene del Río Aguanaz, con un caudal de tratamiento en la ETAP de Entrambasaguas de 120 l/s. Dentro de la obra se incluyeron las construcciones siguientes:
    • 1.- Conexión de la ETAP con el Depósito Regulador de La Mazuca, la conexión del Depósito de La Mazuca con el Depósito de Camposdelante y la conexión del Depósito de La Mazuca con el Depósito de Garzón. Así como la construcción del Ramal de San Antonio, distribución de Santa María, distribución a Garzón y Anero - Entrambasaguas.
  • Las características y longitudes de las tuberías son las siguientes:
    Tubería de fundición
    Ø 400 Ø 350 Ø 250 Ø 200 Ø 150 Ø 125 Ø 100 Ø 80
    Depósito Actual / Depósito de La Mazuca 2.185
    Depósito de La Mazuca / Depósito Garzón 2.885 1.749 19
    Bifurcación P-53 / Depósito de Riaño 1.256 2.597
    Depósito de La Mazuca / Depósito Camposdelante 4.190 23
    Ramal de San Antonio 977
    Distribución Santa Marina 1.976
    Distribución Gaa rzón 788
    Anero Entr/ ambasaguas 1.725
    Total 3.910 2.885 1.749 5.465 6.361
  • Además de las tuberías de conducción se acometió la construcción de las arquetas y la instalación las valvulería.
    Impulsiones Electrobombas
    De a CV L/seg Hm (mca)
    Bombeo Depósitos en ETAP 3 125 80 85
    ETAP Dep. La Mazuca 1 30 11,5 230
    Dep. Inferior Santa Marina 2 5 1,6 65
    Total 415
    • 2.- Construcción de los Depósitos Reguladores de Santa María (50 m3), Depósito de Garzón (50 m3), Depósito de Camposdelante (50 m3), Depósito de la Mazuca (600 m3), Depósito de Suesa (1.300 m3) y Depósito de San António (1.300 m3).
  • La tipología general de los depósitos y casetas de bombas ejecutadas es en hormigón armado, exceptuando los depósitos de La Mazuca, Suesa y San Antonio de Solares, que se resolvieron mediante paneles prefabricados tipo “MUROMASTER” de planta poligonal y cubierta con forjado tradicional apoyado en la parte superior.
    • 3.- La construcción junto al Depósito existente de la Estación de Tratamiento de Agua (ETAP) de las siguientes características:
  • Bombas de alimentación de Filtros:
    • Cuatro Electrobombas Centrífugas (2+2 reserva) para alimentación de filtros modelo Zeda BO-125, potencia 7,5 Cv. y caudal de 108 m3/h.
    • Red aspiración electrobombas desde depósito agua bruta hasta colectores de bombas con tubería acero Ø 500 mm, y de colector a bombas con tubería acero Ø 200 mm.
    • Red impulsión de electrobombas a filtro.
  • Filtros:
    • Cuatro equipos de filtración a presión mod. DY-FPS-3000 tipo cilindro vertical Ø 3000 mm, velocidad de filtración 25 m3/h/m2
    • Colectores y difusores de polipropileno en fondo para entrada agua bruta y salida agua filtrada.
  • Equipo lavado filtros por agua:
    • Red aspiración lavado de filtro realizado en tubería de acero Ø 150/ 200 / 250
    • Dos electrobombas centrífuga (1+1 reserva) para lavado de filtros mod. Zeda B-150. Potencia 15 Cv y caudal 180 m3/h
  • Equipo lavado filtros por aire:
    • Dos grupo motosoplante (1+1 reserva) para aire de lavado de filtros, marca LIGP ROOTS modelo RN 21,10. Potencia 5,5 Kw y caudal 353 m3/h.
    • Red conducción aíre para lavado y vaciado de filtro en tubería de acero Ø 80/125 mm
  • Dosificación de solución floculante:
    • Cuba preparación y dosificación con capacidad para 3000 lts. Tipo cilindro vertical realizada en PRFV
    • Electroagitador para preparación y homogeneización marca DMR mod CH-2-4
    • Dos electrobombas dosificadoras marca OBL mod. RCA-62-AC-95
    • Red aspiración e impulsión mediante tubería PVC
    • Tubidímetro y mezclador en línea para arranque de la dosificación dependiendo de turbidez del agua.
  • rupo de presión:
    • Grupo de presión para llenado de cuba, aportación de agua a presión para limpieza de tuberías de bombas dosificadoras y agua para disolución de reactivos marca PRINZE mod. HBG-10. Potencia 1 Cv. Incluido preostato, manómetro record múltiple de 5 vías, red aspiración PVC, valvulería, etc.
