Saneamiento y depuración de la Cuenca Alta del Besaya. Colector interceptor general: Bárcena de Pie de Concha - Molledo - Arenas de Iguña, E.D.A.R. de Arenas de Iguña

Río Besaya (Cantabria)
  • ascan.jpg
  • 2.jpg
  • 3.jpg
  • Localización: Río Besaya (Cantabria)
  • Promotor: Gobierno de Cantabria.
  • Plazo de ejecución: 45 meses.
  • Presupuesto (sin IVA): 9.748.938,00 euros.
  • Año de terminación: 2006.

Principales unidades de obra

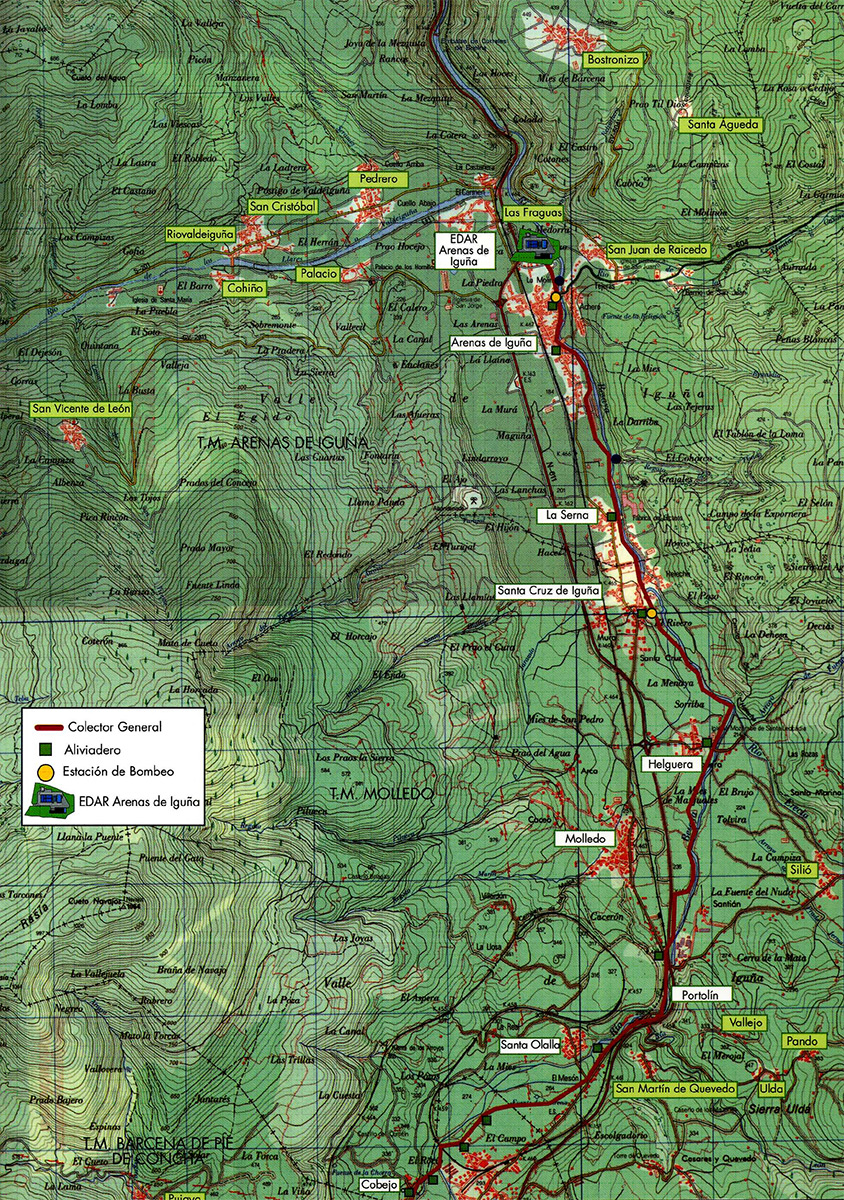

  • La obra consistió en la construcción de una EDAR y del Colector Interceptor General, de una longitud de 9.710,10 m., siguiendo el Valle formado por el río Besaya. El trazado atraviesa distintos núcleos de los términos municipales de Bárcena de Pie de Concha, Molledo y Arenas de Iguña, recibiendo sus vertidos. Cruzado el núcleo de Arenas de Iguña, el colector desemboca en una parcela cercana al río, dónde se ubica la EDAR.
  • 51.090 M3. Excavación de tierras y roca.
  • 1.739 M2. Demolición de calzada.
  • 15.954 M3. Relleno material de Cantera.
  • 23.679 M3. Relleno material de excavación.
  • 9.710 Ml. Tuberías Dn 300,400,500,600 y 700 mm.
  • 1.075 M3. Hormigón en estructuras.
  • 104.325 Kg. Acero corrugado.

Colectores

Núcleos Diametro y Material Caudales de diseño (I/s)
Qmáximo acumulado Qmínimo acumulado
Pujayo y Cobejo Ø 300 PVC 46,93 1,96
Pie de Concha y Bárcena de Pie de Concha Ø 400 PVC 124,71 5,20
Santa Olalla Ø 400 PVC 139,53 5,81
San Martín de Quevedo Ø 400 PVC 162,33 6,76
Molledo Ø 500 PVC 202,24 8,43
Helguera y Silio Ø 500 PVC 261,40 10,89
Santa Cruz Ø 500 PVC 279,97 11,67
La Serna Ø 600 PVC 391,01 16,29
Arenas de Iguña Ø 700 PRFV 440,85 18.36
Bostronizo, Santa Agueda y San Juan de Raicedo Ø 700 PRFV 474,14 19,76

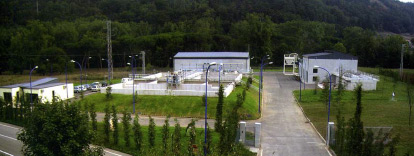

E.D.A.R. Arenas de Iguña

Consta de una doble línea de pretratamiento, capaz para un caudal de 5 veces el medio de aguas residuales que circulen por el colector. En este se eliminarán los sólidos de mayor tamaño, las arenas y las grasas.

A continuación hay una doble línea de tratamiento biológico, consistente en un tanque de homogeneización de cargas y un proceso biológico, por aireación prolongada, mediante el proceso de fangos activados. Este proceso se realizará en reactores biológicos con circulación del tipo Carrousel, con eliminación de nitrógeno por vía biológica. La línea biológica está formada además, por los correspondientes decantadores secundarios.

Se dispondrá, además, de un tratamiento de afino consistente en un tratamiento físico-químico de adición de reactivos para la coagulación y floculación de los sólidos remanentes en al agua, así como la reacción del fósforo. Después de éste, seguirá una filtración en arena, en la que se retendrán los anteriores, reduciendo, de esta manera la turbidez hasta los límites exigidos. Por último, dentro del tratamiento de afino, se realizará una desinfección del efluente por radiación ultravioleta.

En la línea de fangos únicamente se realizará una reducción de su volumen por medios estáticos (espesador de gravedad) y mecánicos (filtro prensa).

El Caudal medio EDAR es de 4.000 m3/d.

Líneas de tratamiento EDAR

  • Obra de llegada, pozo de gruesos, aliviadero de emergencia y by-pass general de la planta.
  • Elevación de cabecera.
  • Pretratamiento (dos líneas)
    • Desbaste (10 mm) y tamizado (3 mm) en dos canales paralelos.
    • Desarenado-desengrase en dos tanques.
    • Concentración de arenas.
    • Concentración de grasas.
  • By-pass del tratamiento biológico y alivio de exceso de caudal pretratado que no entra al biológico.
  • Medida de caudal incorporado al tratamiento biológico.
  • Tanque de homogeneización de cargas, que además permitirá un cierto amortiguamiento de las puntas de caudal.
  • Bombeo intermedio.
  • Dos reactores biológicos de oxidación prolongada, tipo carrousel.
  • Decantación secundaria.
  • By-pass de emergencia del tratamiento terciario.
  • Extracción y arqueta de fangos biológicos.
  • Recirculación y bombeo de fangos en exceso. Medición de caudales.
  • Extracción y bombeo de flotantes.
  • Tratamiento físico-químico por adición de cloruro férrico y polielectrolito.
  • Filtros de arena del tipo abiertos.
  • Desinfección con rayos ultravioletas.
  • Almacenamiento y dosificación de hipoclorito sódico, en reserva.
  • Depósito de agua tratada, de lavado de filtro y agua industrial.

Línea de fangos

  • Espesado por gravedad.
  • Depósito Tampón de fangos.
  • Deshidratación mecánica.
    • Impulsión de fangos a deshidratación.
    • Acondicionamiento químico.
    • Secado mediante filtro prensa.
  • Impulsión y tolva de almacenamiento del fango deshidratado/li>

Tratamiento de desodorización

  • Ventiladores de extracción de aire viciado.
  • Torres de absorción vía química (hipoclorito y sosa).
  • Depósitos de almacenamiento de reactivos.
  • Bombas de alimentación y recirculación.

Elementos auxiliares

  • Bombeo de drenajes y vaciados
  • Redes de servicios
    • Red de aire.
    • Red de agua industrial.
    • Red de agua potable.
    • Acometida eléctrica
