Construcción del Puente y vial Norte de acceso al Parque Científico y Tecnológico de Cantabria

Santander
  • ascan.jpg

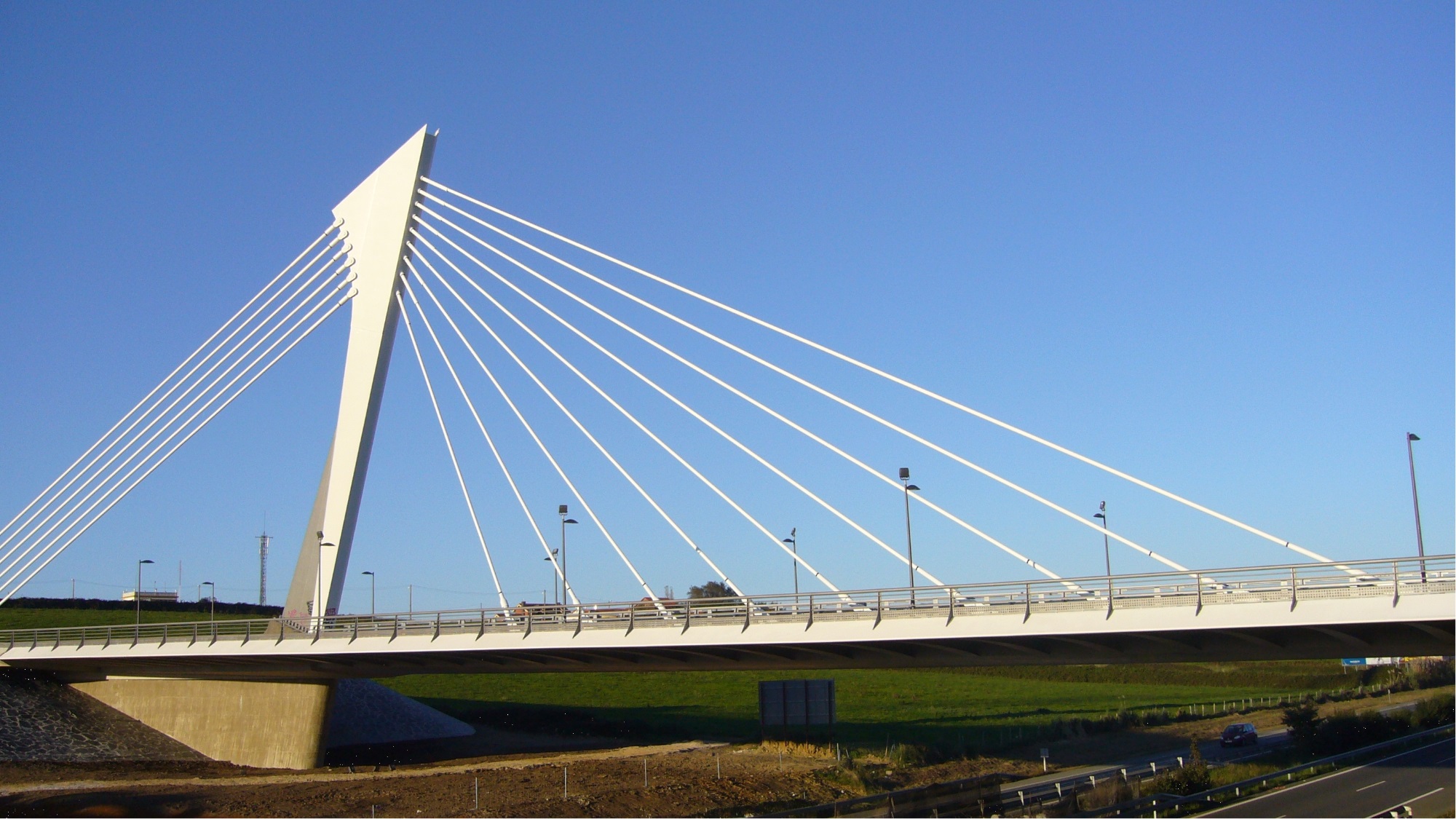

  • puentepctcan1.jpg

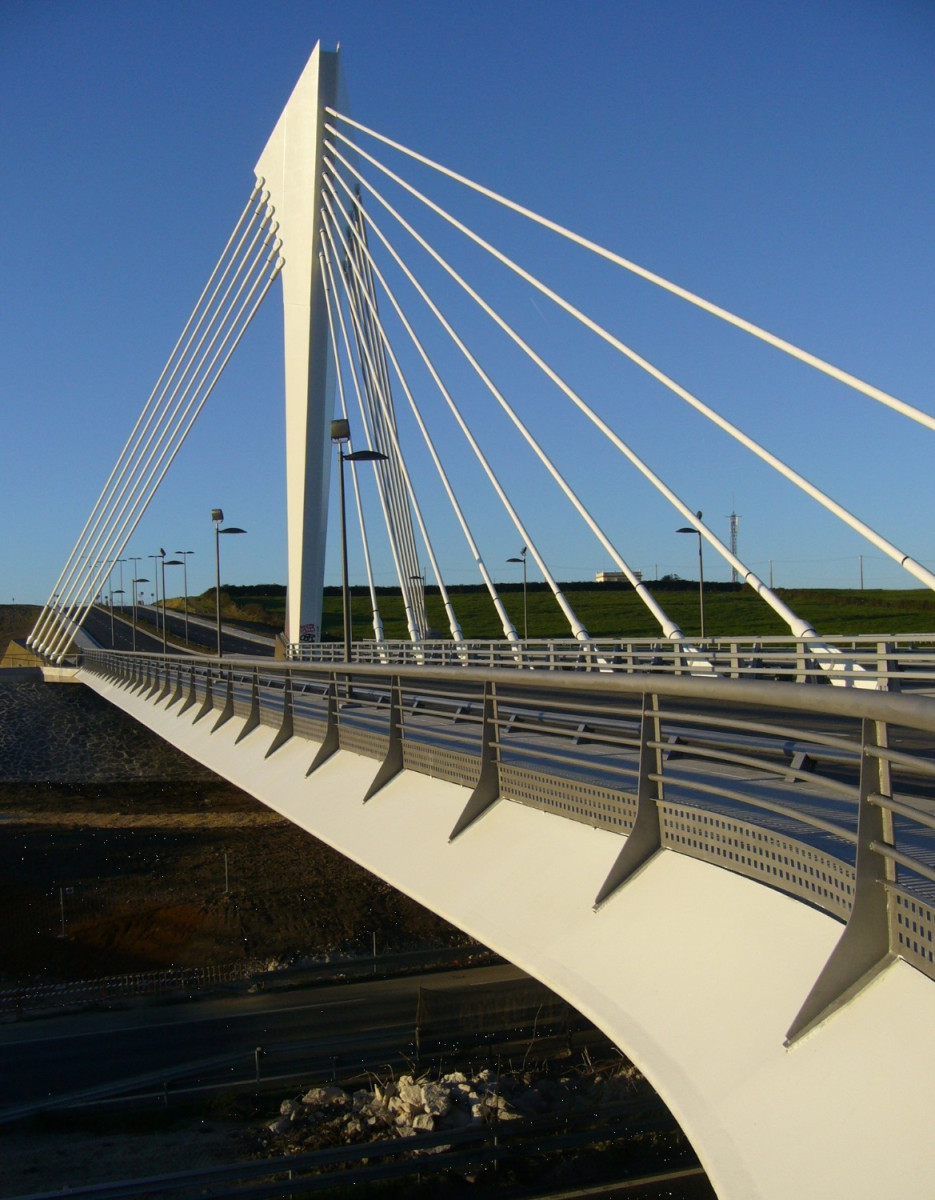

  • puentepctcan2.jpg

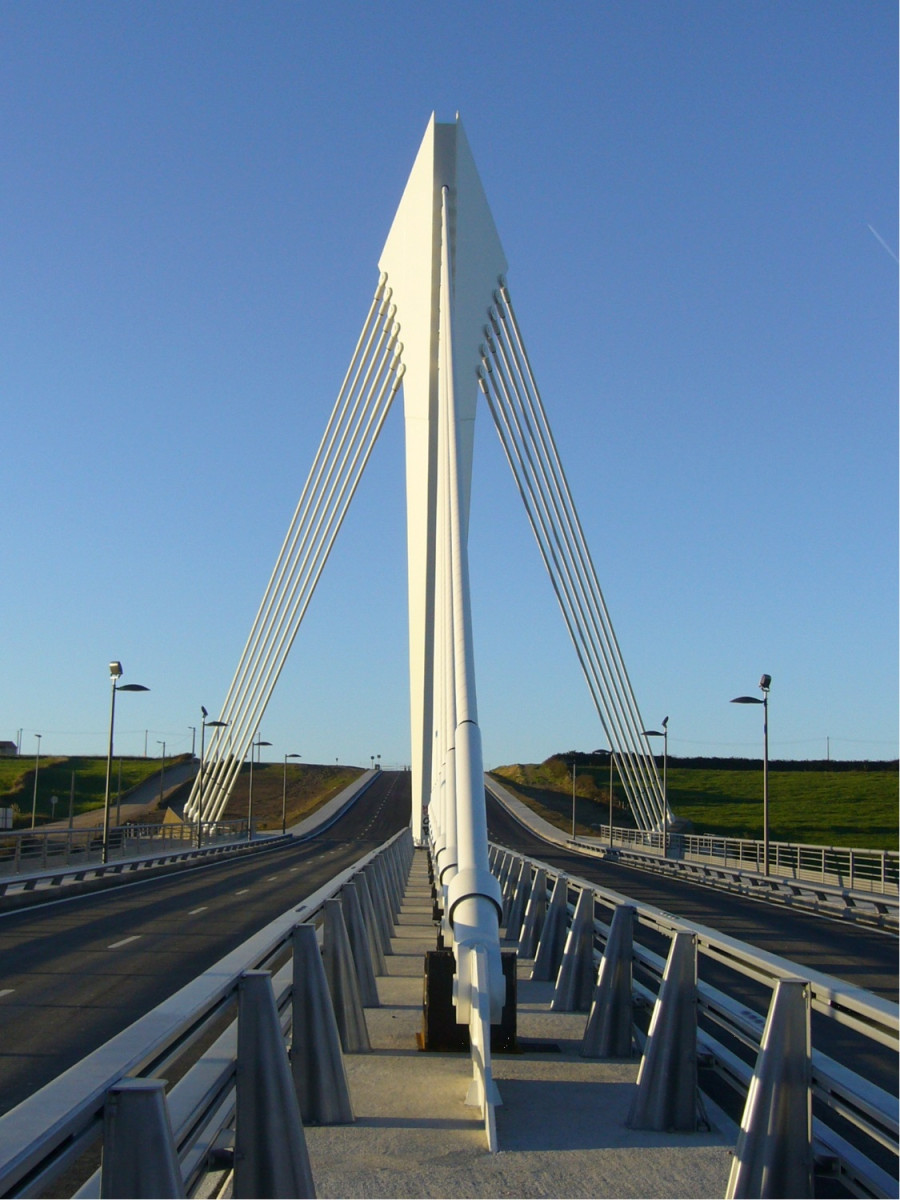

  • puentepctcan3.jpg

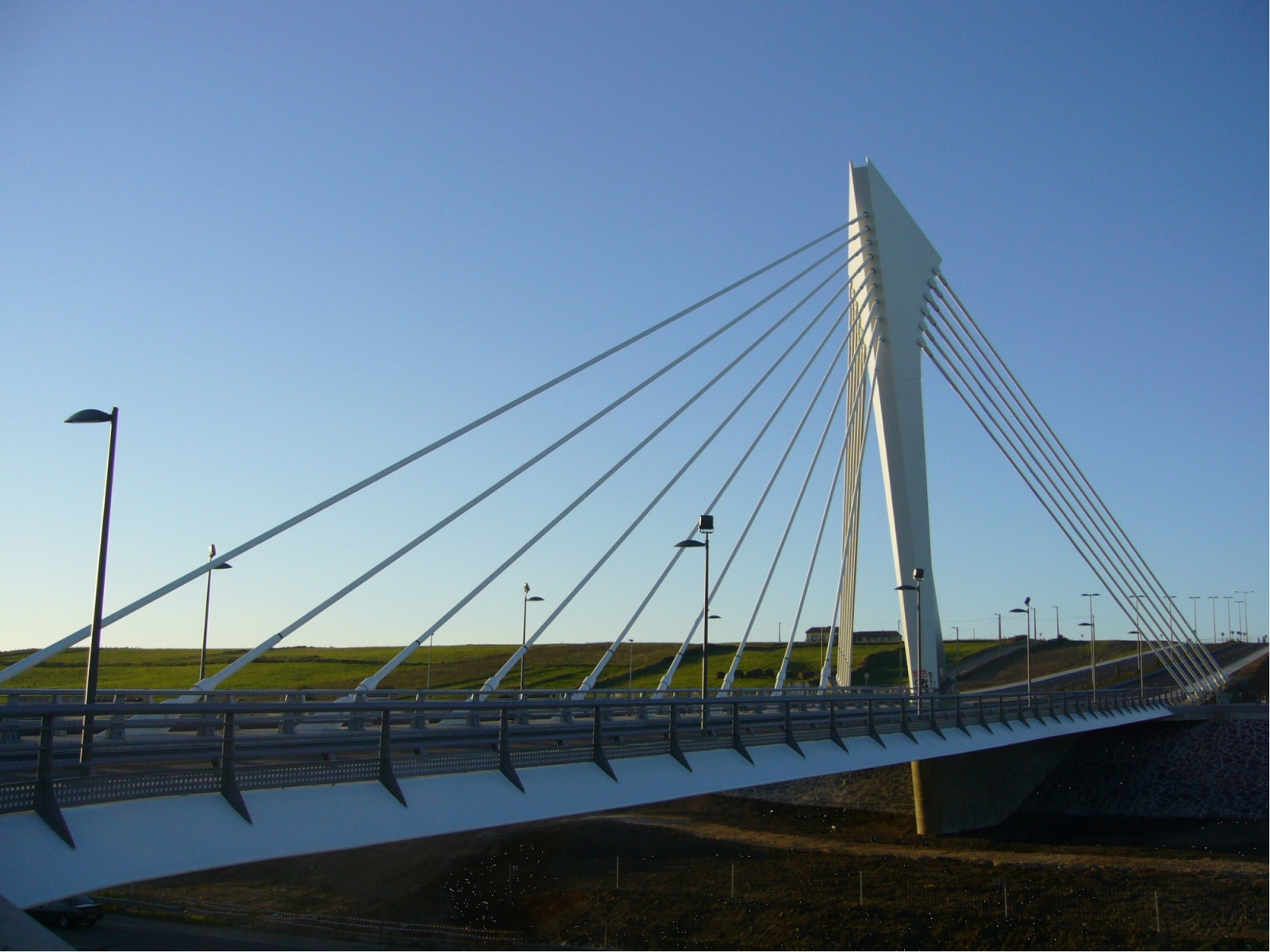

  • puentepctcan4.jpg

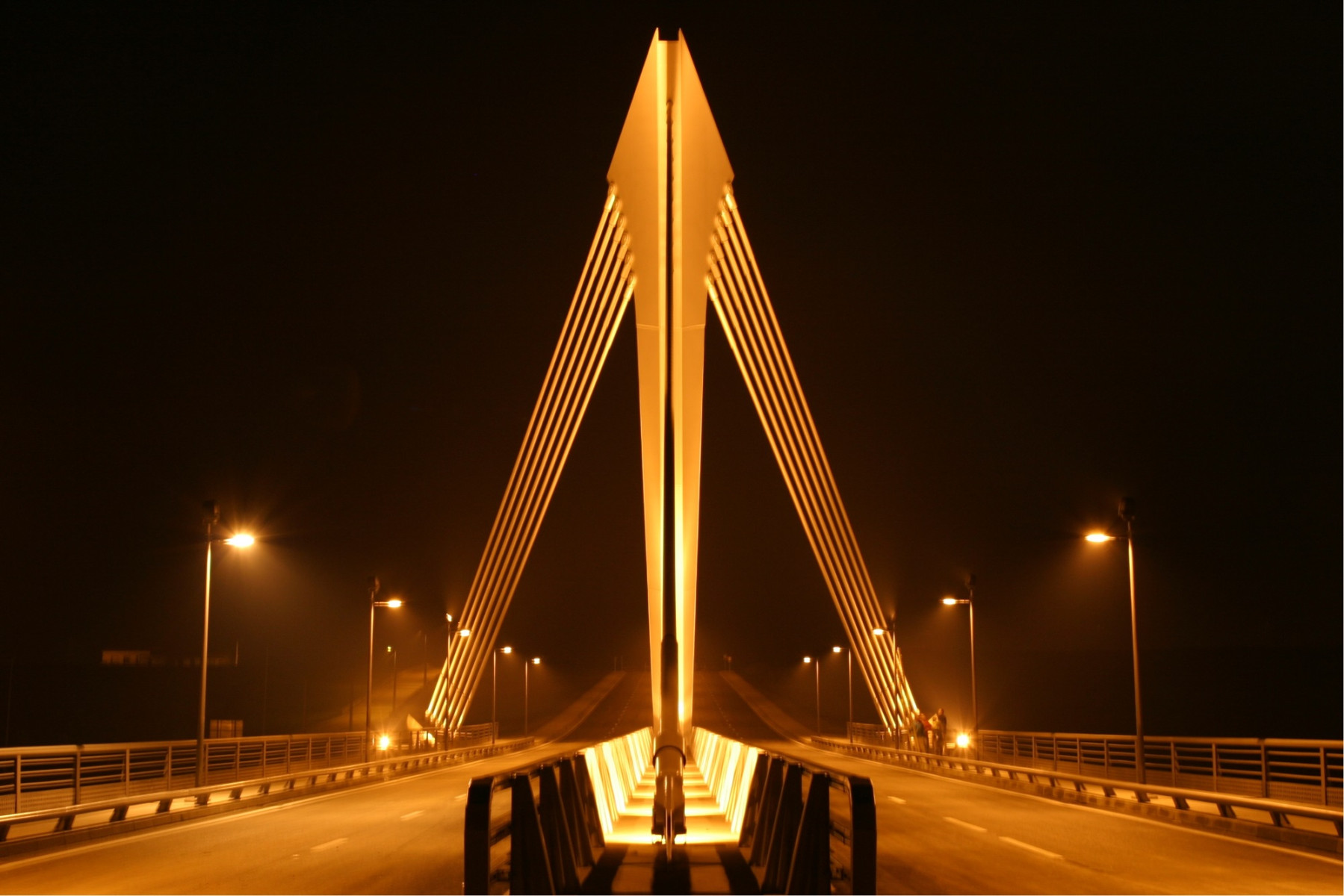

  • puentepctcan6.jpg

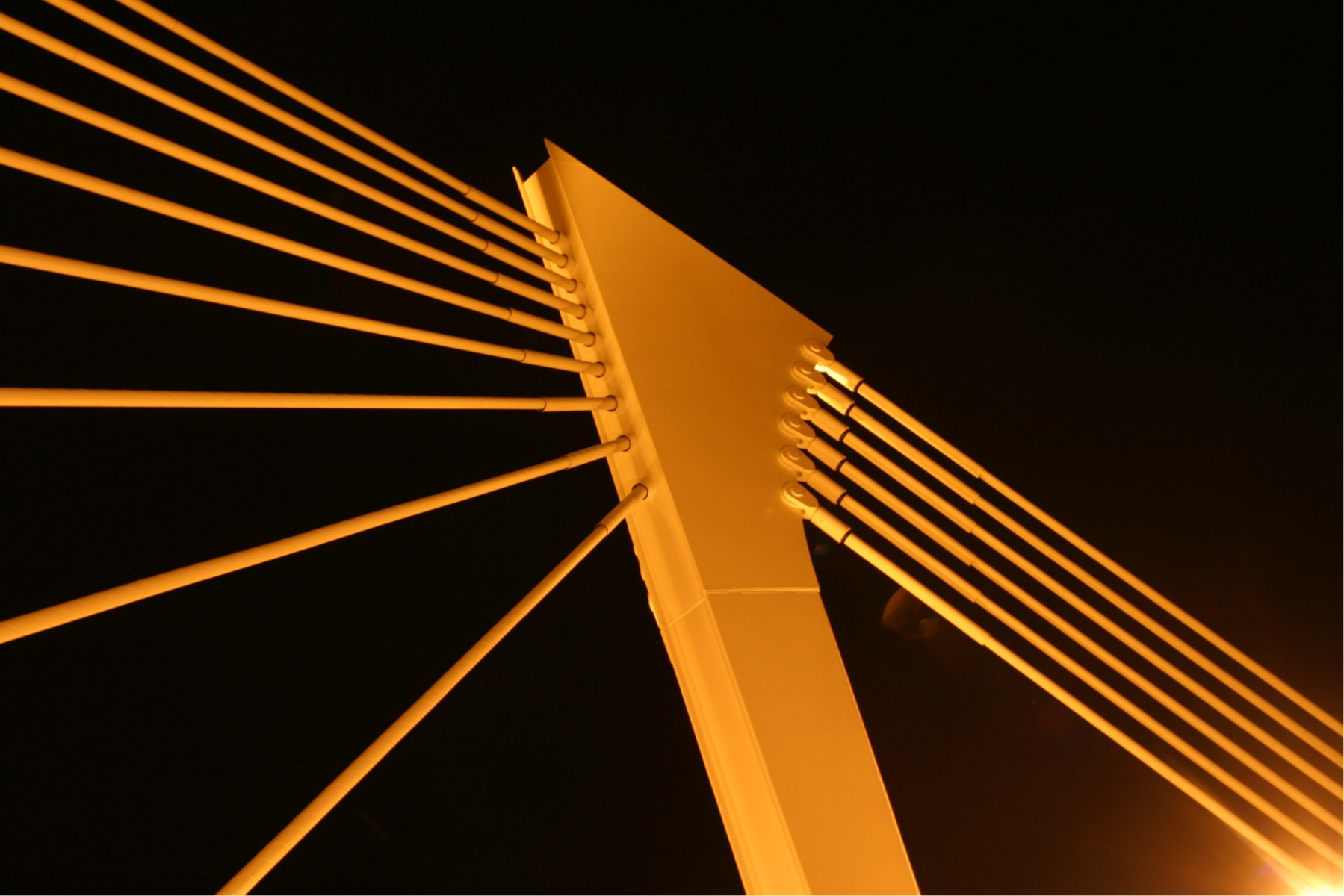

  • puentepctcan7.jpg

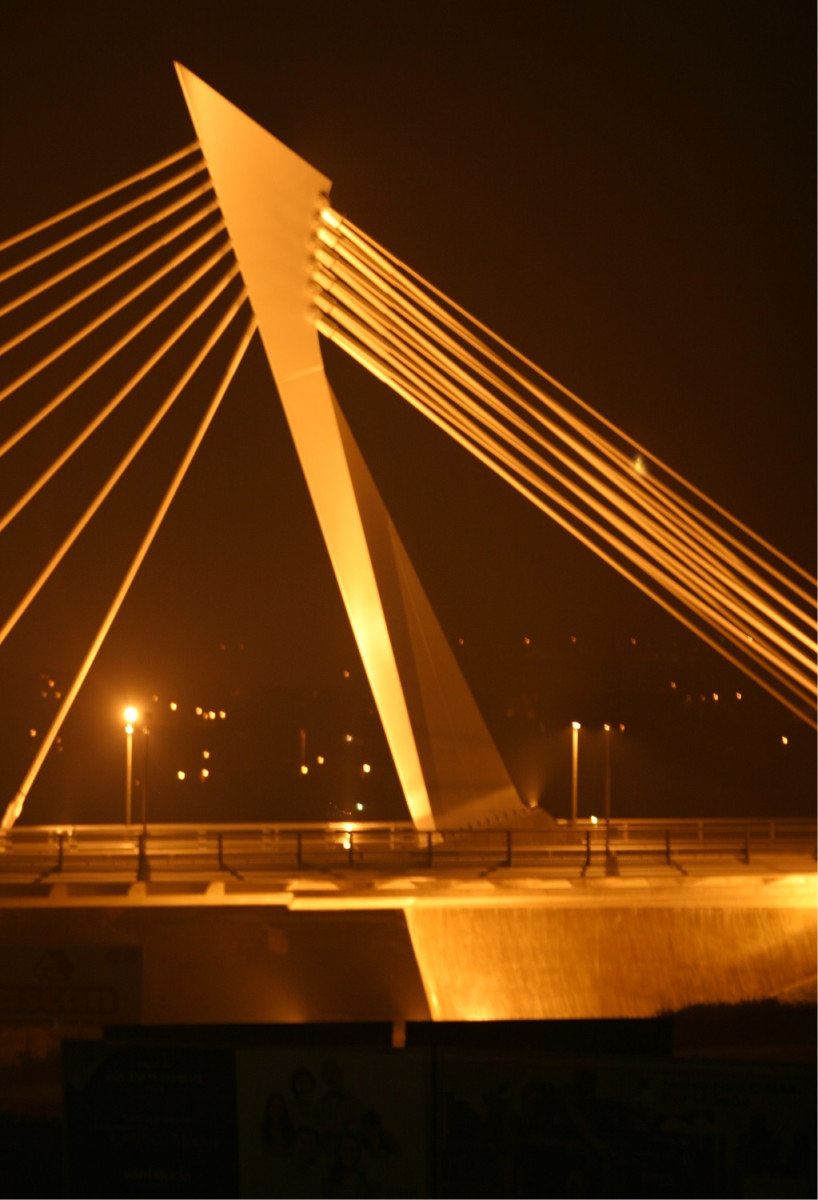

  • puentepctcan8.jpg
  • Localización: Santander (Cantabria)
  • Promotor: Parque Científico y Tecnológico de Cantabria (PCTCAN)
  • Plazo de ejecución: 9 meses.
  • Presupuesto (sin IVA): 3.747.631,53 euros
  • Año de terminación: 2007

DESCRIPCIÓN DEL PROYECTO

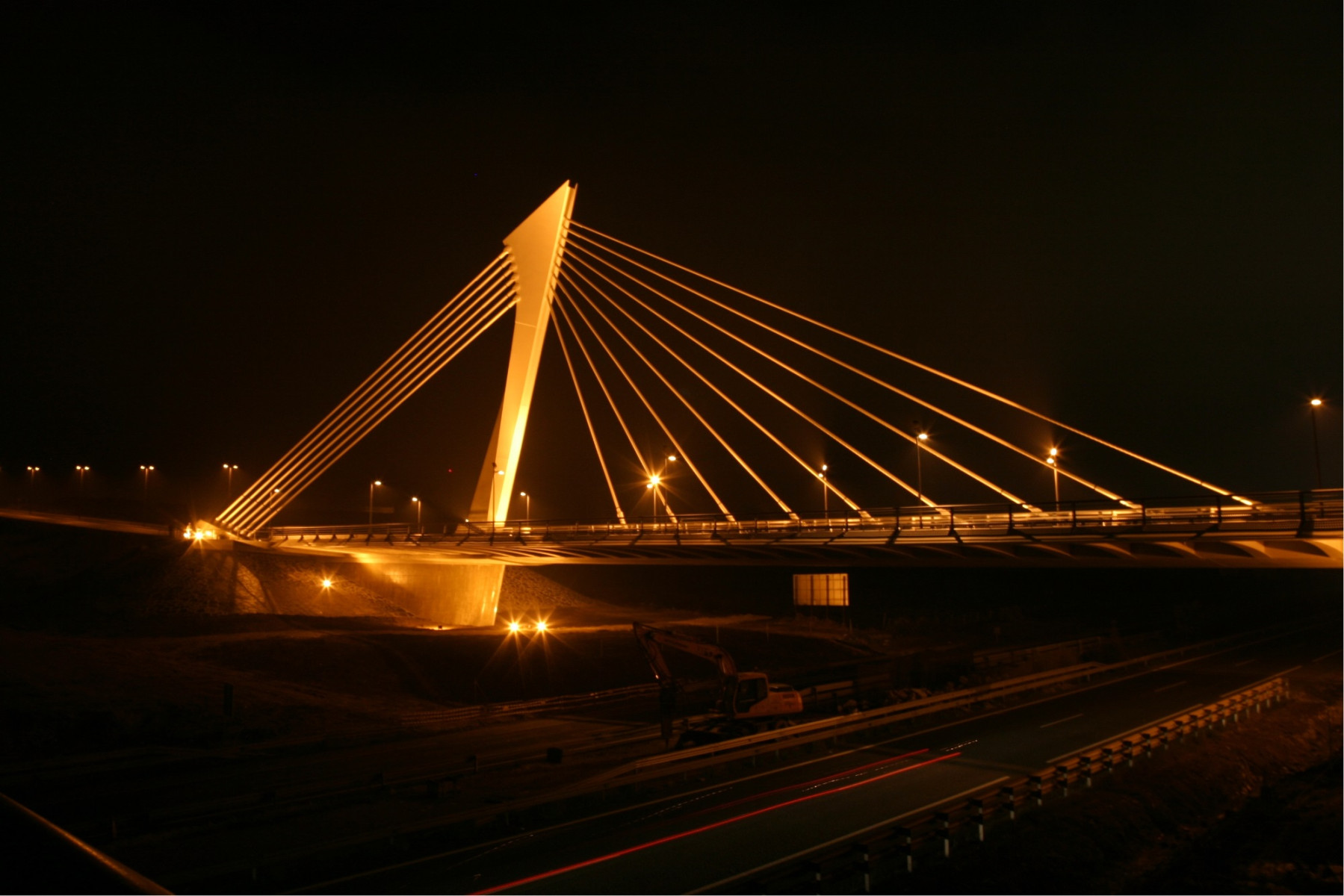

Nuevo puente mixto (metálico-hormigón) atirantado con mástil metálico y tirantes hacia tablero y hacia contrapeso. Luz 70 mts. Altura mástil sobre tablero 30 mts.

Las obras mencionadas consistieron en la construcción de una estructura atirantada de paso superior sobre la autovía S-20 a la entrada de Santander, para dar acceso al Parque Científico y Tecnológico de Cantabria. Con una longitud total de 100 m y un vano principal de 72 m. Con un tablero de ancho 22 m incluyendo cuatro carriles, aceras y mediana. El tablero mixto se suspende por medio de 9 tirantes de un mástil metálico retenido por dos familias de 6 cables de retenida anclados en un estribo contrapeso enterrado. El tablero mixto se empotra en el estribo contrapeso en un voladizo de hormigón bajo el cual un apoyo en cuña recibe el apoyo del mástil metálico de 30 m de altura. En el conjunto de dichas obras se incluyó la ejecución del vial norte de acceso de 210 m de longitud rematado en una rotonda.

En el conjunto de dichas obras se incluyó la ejecución de:

  • 470.000 kg de acero estructural en chapas S355J2G3
  • 34.824 kg de acero en tirantes formados por cordones de pretensado
  • 355.000 kg de acero de armaduras B500S en barras corrugadas
  • 535 m3 de hormigón HA-40
  • 820 m3 de hormigón HA-35
  • 1.485 m3 de hormigón HA-30
  • 1.742 m3 de hormigón HA-25
  • 2.684 m3 de hormigón ciclópeo HA-15
  • 2.489 m2 de encofrado oculto
  • 1.216 m2 de encofrado visto machihembrado
  • 4.212 m3 de volumen de cimbra cuajada
  • 2.156 m2 de impermeabilización de tablero
  • 19.172 m3 excavación no clasificada.
  • 12.313 m3 de material seleccionado
  • 10.016 m3 de material seleccionado localizado
  • 3.789 m3 de relleno filtrante
  • 1.285 m3 Zahorra artificial extendida y compactada.
  • 541 tn mezcla bituminosa en tipo G-20 extendida y compactada.
  • 309 tn mezcla bituminosa en tipo G-12 extendida y compactada.
  • 316 tn. mezcla bituminosa tipo S-12 extendida y compactada.
  • 48 tn betún asfáltico 60/70 empleados en mezclas.
  • 3,29 tn riego de imprimación.
  • 3,29 tn riego adherencia.
  • 1.392 m2 de pavimento de acera
  • 335 ml de tubería de fundición de abastecimiento d 500 m.

La capacidad de carga del puente sigue las recomendaciones del Gobierno de España; dicha capacidad se mide con un camión tipo de tres ejes con una carga en sus ejes traseros de 19 toneladas.
