Proyectos

Construcción de los aparcamientos subterráneos denominados “Parque Cataluña-c/hilados” y “barrio Veredillas-c/ Florencia”

Torrejón de Ardoz (Spain)
  • ascan.jpg
  • sadisa.jpg
  • 63.jpg
  • 64.jpg
  • 65.jpg
  • 66.jpg
  • Localización: Torrejón de Ardoz (Madrid)
  • Promotor: EMVS Torrejón de Ardoz.
  • Plazo de ejecución: 22 meses.
  • Presupuesto (sin IVA): 9.118.186,94 euros.
  • Año de terminación: 2011.

Principales unidades de obra

  • PARKING PARQUE CATALUÑA-C/ HILADOS
  • La principal dificultad del aparcamiento son los desvíos de servicios, cables de MT, tubería de abastecimiento de agua, teléfono, gas natural y, principalmente, uno de los colectores de aguas fecales principales de Torrejón que cruza completamente la parcela a una profundidad de 7 m. bajo rasante. Se ha desviado perimetralmente al aparcamiento mediante un tubo de hormigón armado de 1.500 mm de diámetro interior.
  • Las dimensiones son de 97 m. de largo por 45 m. de ancho, con 3 niveles de sótano, y capacidad para 510 plazas de aparcamiento (en total 12.600 m2). La contención es medinate muro pantalla continuo de hormigón armado de 50 cm de espesor con 1 nivel de anclajes provisionales.

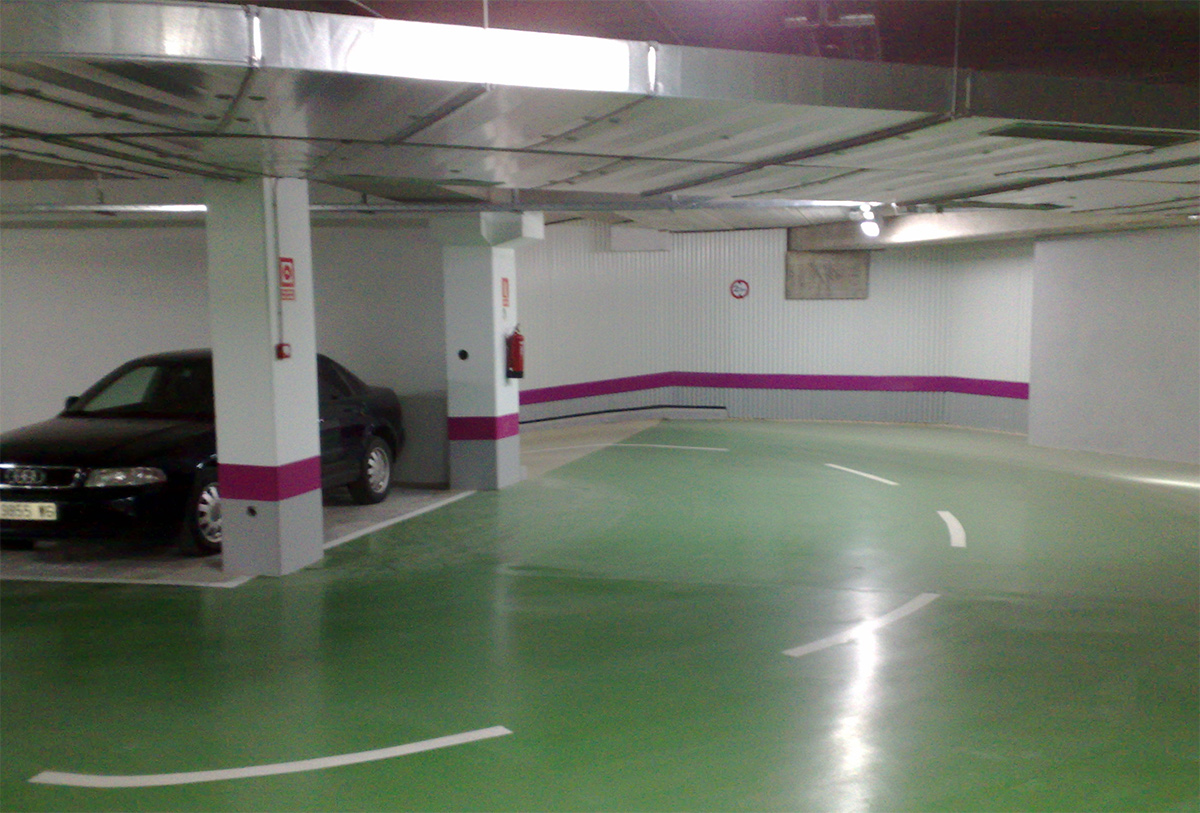

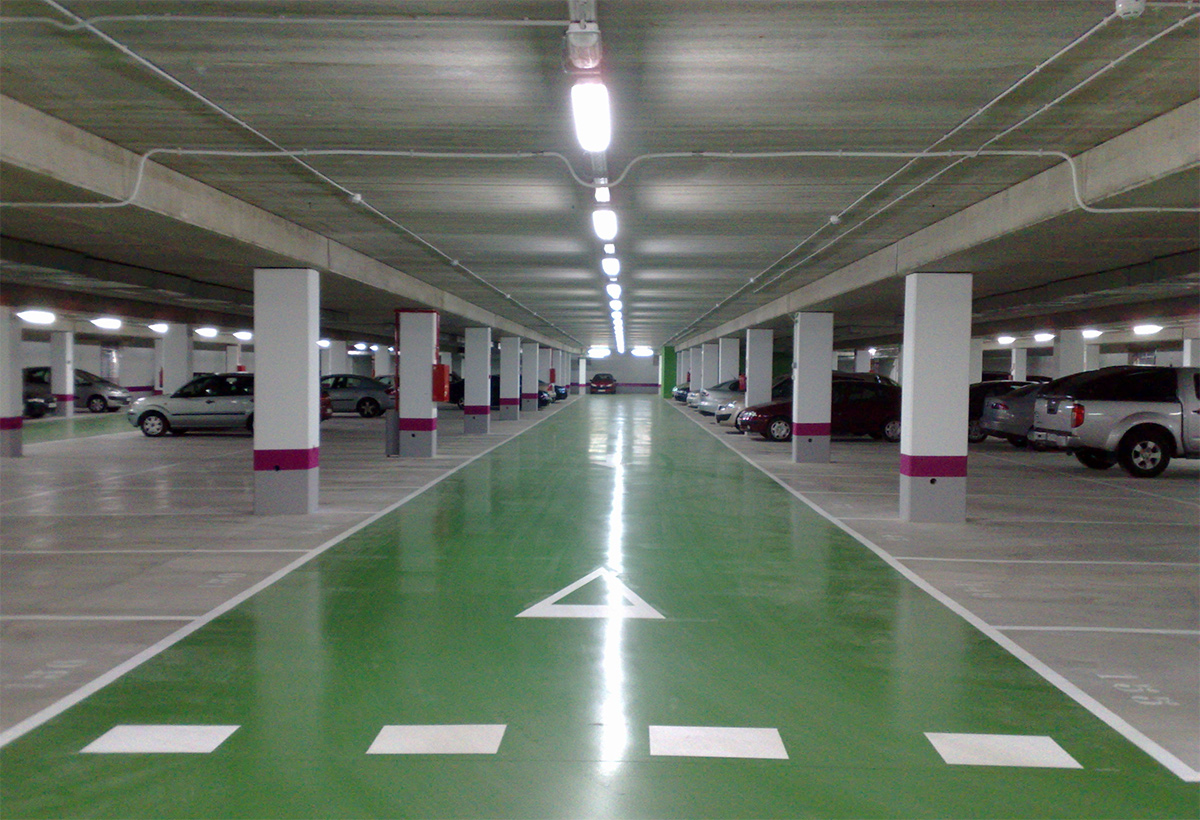

  • La estructura se resolverá mediante pilares prefabricados de hormigón separados a 7,50 m ( 3 plazas) en sentido longitudinal, vigas pretensadas y placas alveolares pretensadas de canto 50 cm. en cubierta y 20 cm en sótanos con capas de compresión de 8 cm y 5 cm respectivamente. Pasamos de 110 pilares en proyecto a 82 pilares en la propuesta.
  • El aparcamiento consta de 3 accesos peatonales, 1 ascensor y rampas de entrada y salida de vehículos.
  • PARKING BARRIO VEREDILLAS- C/FLORENCIA
  • Tiene una longitud de 243 m por 15 m de anchura, sin acceso por los laterales. Consta de 3 niveles de sótano y una capacidad de 423 plazas de aparcamiento (10.500 m2).
  • El sistema de contención está formado por pantallas continuas de hormigón armado de espesor 50 cm y un empotramiento de 4 m, con 2 niveles de anclajes provisionales ante el vaciado máximo de 10,30 m de altura, la proximidad de edificaciones a 5 m de la pantalla, y la profundidad de 3 m. del nivel freático.
  • Forjado diáfano entre muros pantalla de placas alveolares pretensadas (L=15 m.) de canto 63 cm en cubierta y 40 cm en sótanos con capas de compresión de 15 cm y 5 cm respectivamente. Los forjados apoyan sobre la viga de coronación en cubierta y sobre ménsulas de hormigón armado in situ ancladas mediante corrugados resinados al muro pantalla. De esta forma sólo son necesarios pilares en las zonas de rampas, escaleras y huecos de ventilación, pasando de 68 pilares en proyecto a 19. La eliminación de pilares en este aparcamiento tan largo y tan estrecho hace que se ganen del orden de 5 plazas por planta, en total unas 15 plazas más.

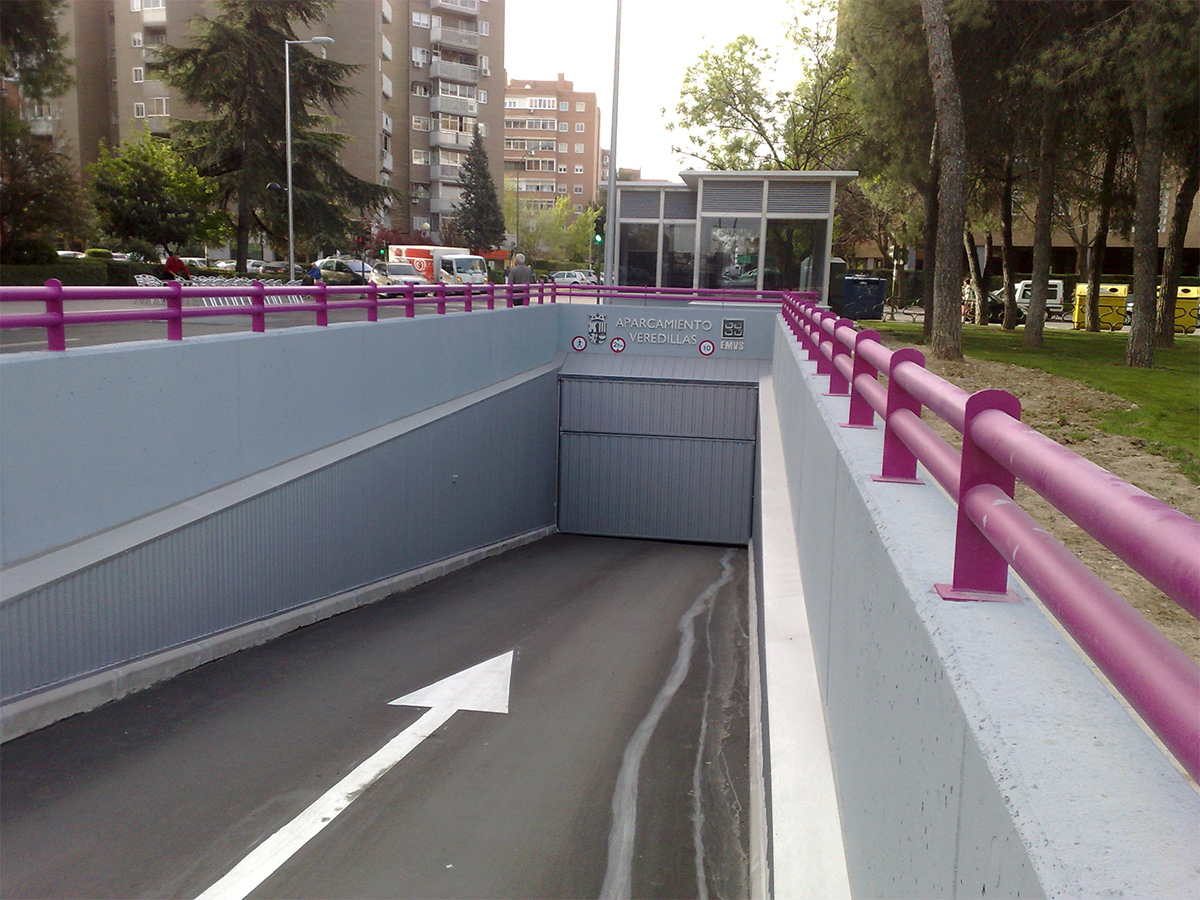

  • El aparcamiento consta de 4 accesos peatonales, 1 ascensor y rampas de entrada y salida de vehículos.
